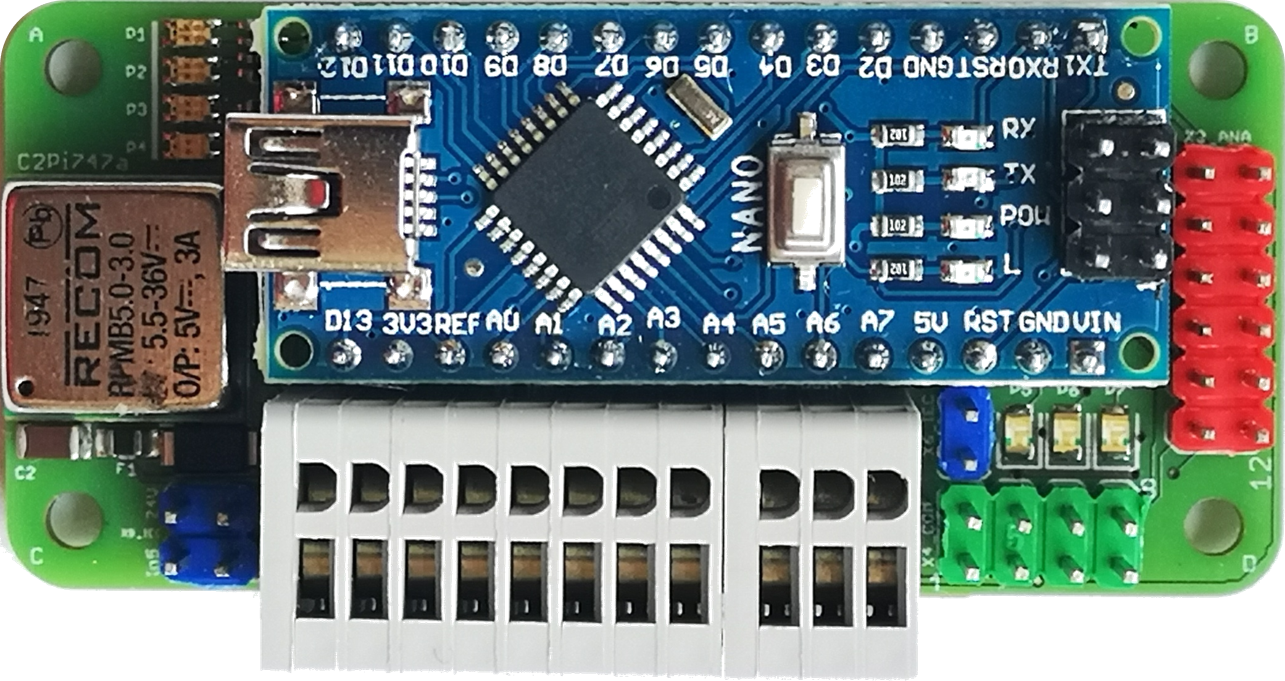

C2Pi 247a mit Arduino

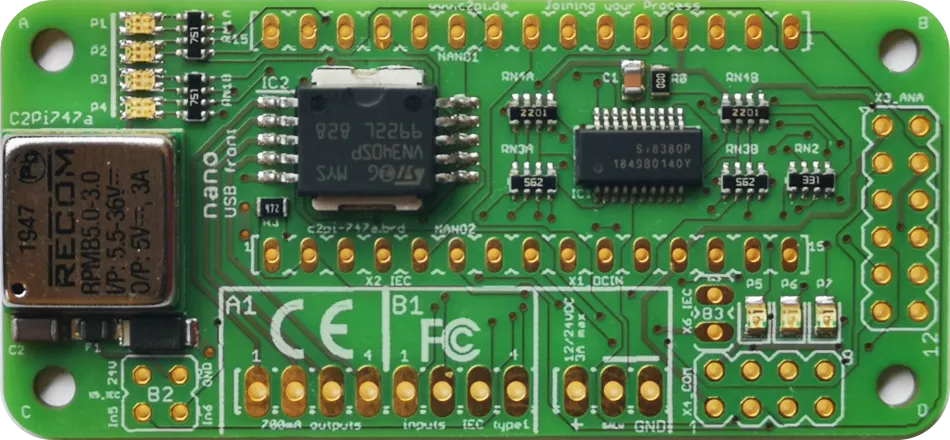

C2Pi 747a SMD

C2Pi 258e mit Raspberry Pi

Button

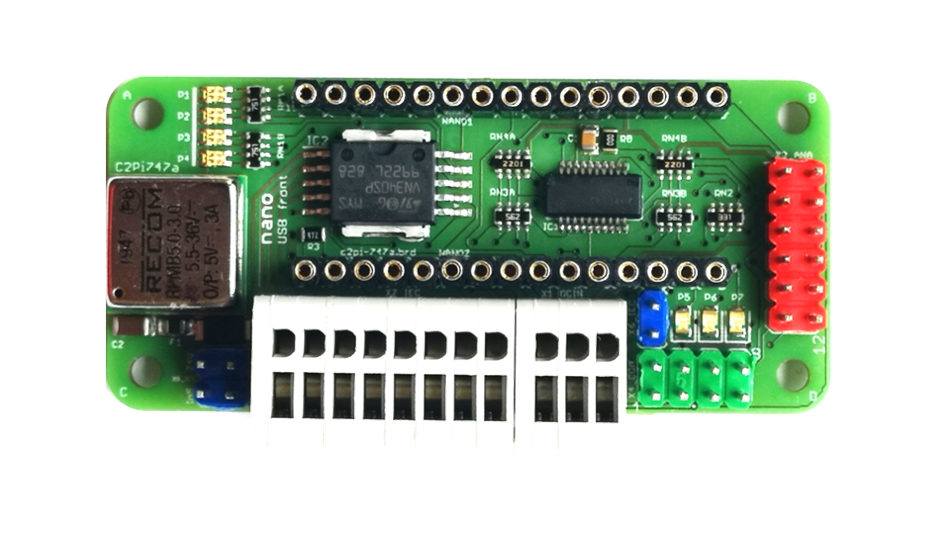

C2Pi 747a FM

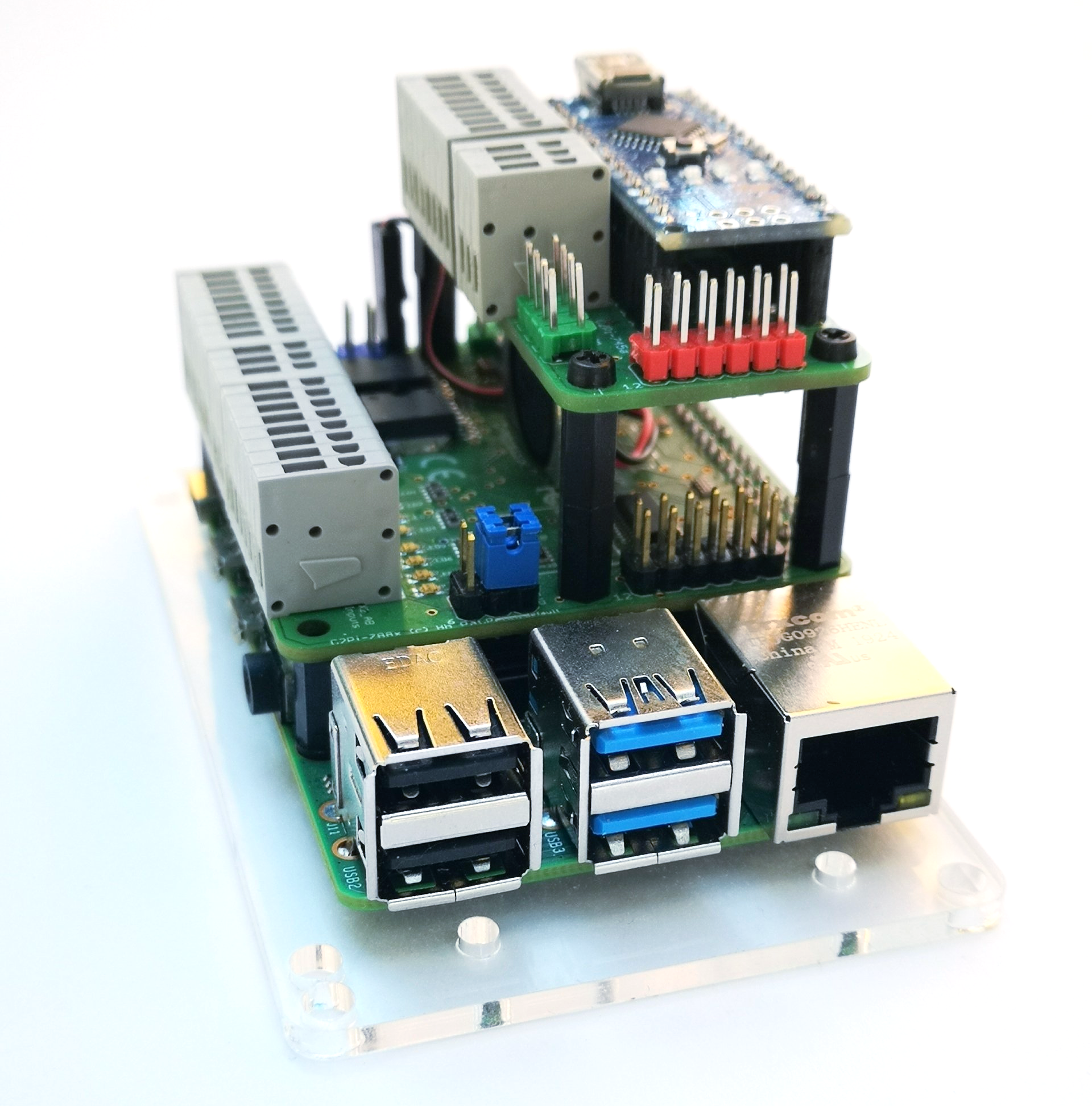

C2Pi 747a verbaut mit Raspberry Pi und Arduino

C2Pi 747a

Durch seinen einzigartigen technischen Aufbau und seine vielfältigen digitalen Schnittstellen besitzt das C2Pi747a über seine 2x 15-poligen GPIO-Ports maximale Konnektivität zum Arduiono nano.



Mit seinen IEC61131 kompatiblen digitalen Ein-/Ausgängen verfügt es über eine voll industrietaugliche Prozessschnitt-stelle. Darüber hinaus ist das System zu HOSTs durch USB-Kopplung vernetzbar zwecks Analogwertverarbeitung oder zur EA-Erweiterung

Das Interface ist sehr kompakt und derart aufgebaut, dass sich das HOST-System vollständig in die vorhandene Bauraumkontur einfügt. Im Falle der Kopplung mit dem C2Pi788x-Kit aus der Raspberry-Pi-Reihe steht zur Visualisierung, zur einfachen Konfiguration und zum Testen aller Grundfunktionen unser Web-Interface C2PiGO zur Verfügung.

Besonders geeignet ist das C2Pi747a für Applikationen mit/für:

  • analoge EA-Verarbeitung
  • digitale EA-Verarbeitung nach IEC61131-2
  • nahezu Echtzeitanforderungen für EA-Signalaustausch
  • Stand-Alone oder zur Systemerweiterung von Raspberry Pi HOSTs.



C2Pi 747a anfragen

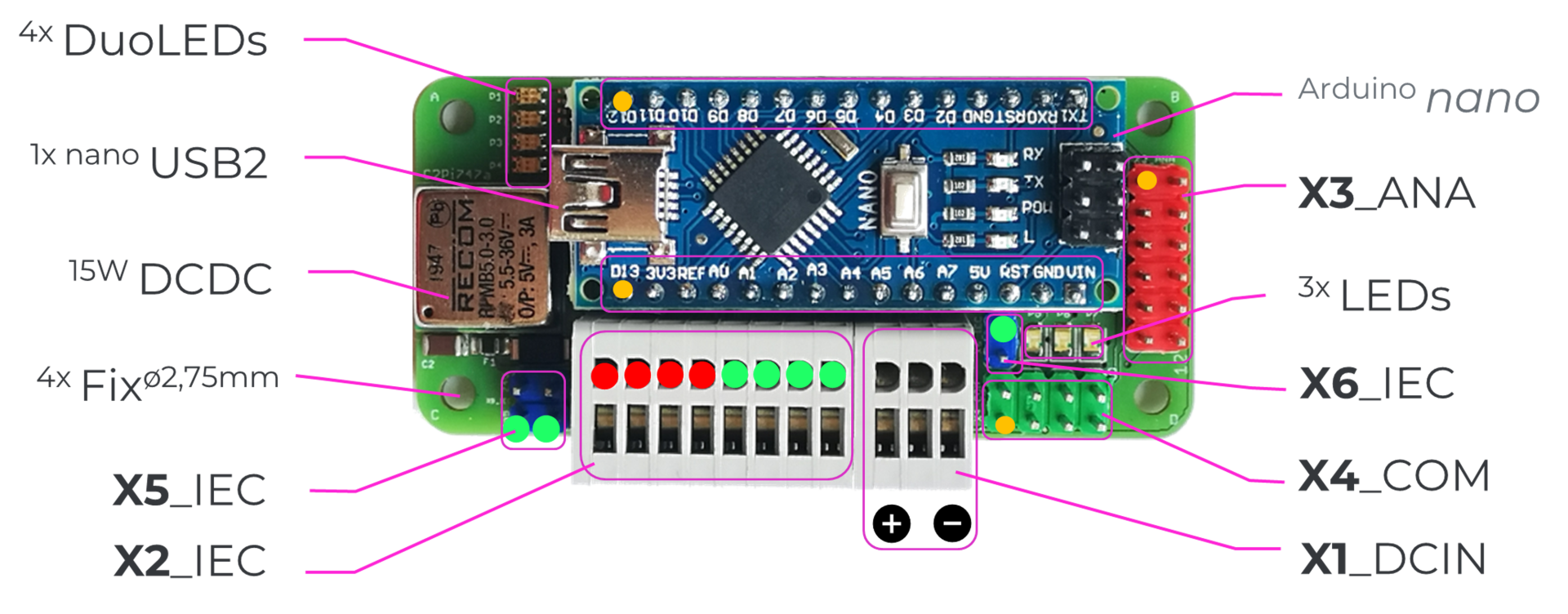

Schnittstellenübersicht

Hinweis: der abgebildete Arduino nano und die Klemmen sind nicht im Standard-Lieferumfang enthalten. Bestellen Sie hierzu das C2Pi 747a-Kit.

Technische Zeichung

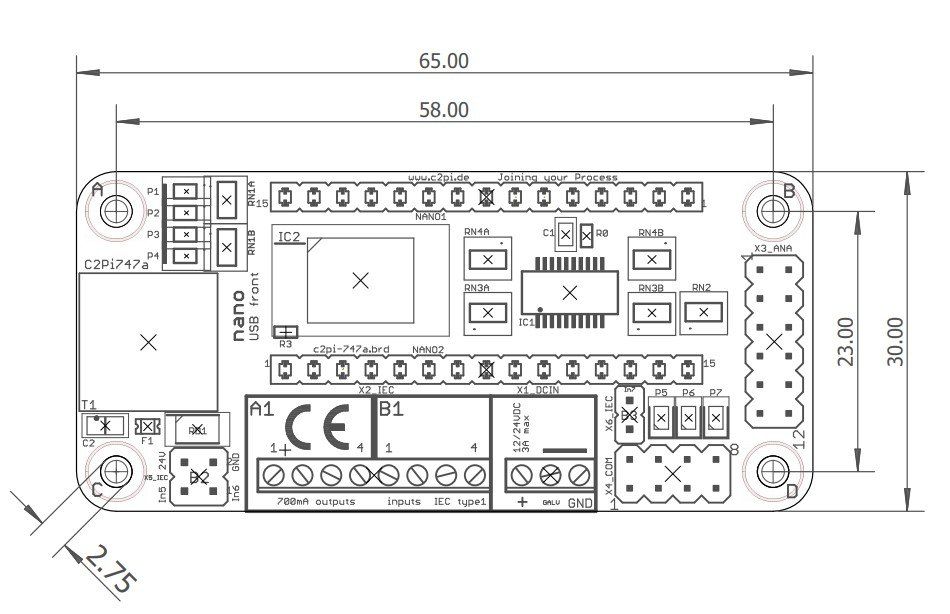

Technische Zeichnung C2Pi 747a
Draufsicht, alle Angaben in mm.
  • Technische Daten
    • 2x 15 pol. Header zur Aufnahme des HOST
    • 4x Fixierbohrungen zur Anbindung weiterer HOST-Plattformen (bspw. Raspberry Pi) oder zur Befestigung auf Montageplatte / Klemmkasten
    • Anschluss externe Spannungsversorung 12/24V DC
    • 15W DC/DC Wandler zur 5V DC Versorgung des HOSTs
    • 11x IEC 61131-2 kompatible Ein- / Ausgänge
    • 1x UART und 2x Kleinsignal E/As (D4 und D5/PWM)

    Für weitere Informationen Technisches Datenblatt herunterladen

  • Standard Lieferumfang

    Standard ist die Variante C2Pi747a-SMD. Sie erhalten das Interface komplett vorbestückt mit allen SMD-Bauteilen. Mit dieser Variante haben Sie optimalen Gestaltungsspielraum für Ihre Applikation. Damit lässt sich ein auf Ihre Bedürfnisse hin optimal gestaltetes System skalieren.

  • Weitere Produktvarianten

    Außerdem verfügbar ist die Variante C2Pi747a-FM mit vormontierter Klemmenbestückung oder das C2Pi747a-Kit (inklusive Arduino nano) zur sofortigen Integration in Ihren Prozess.

Verwandte Produkte

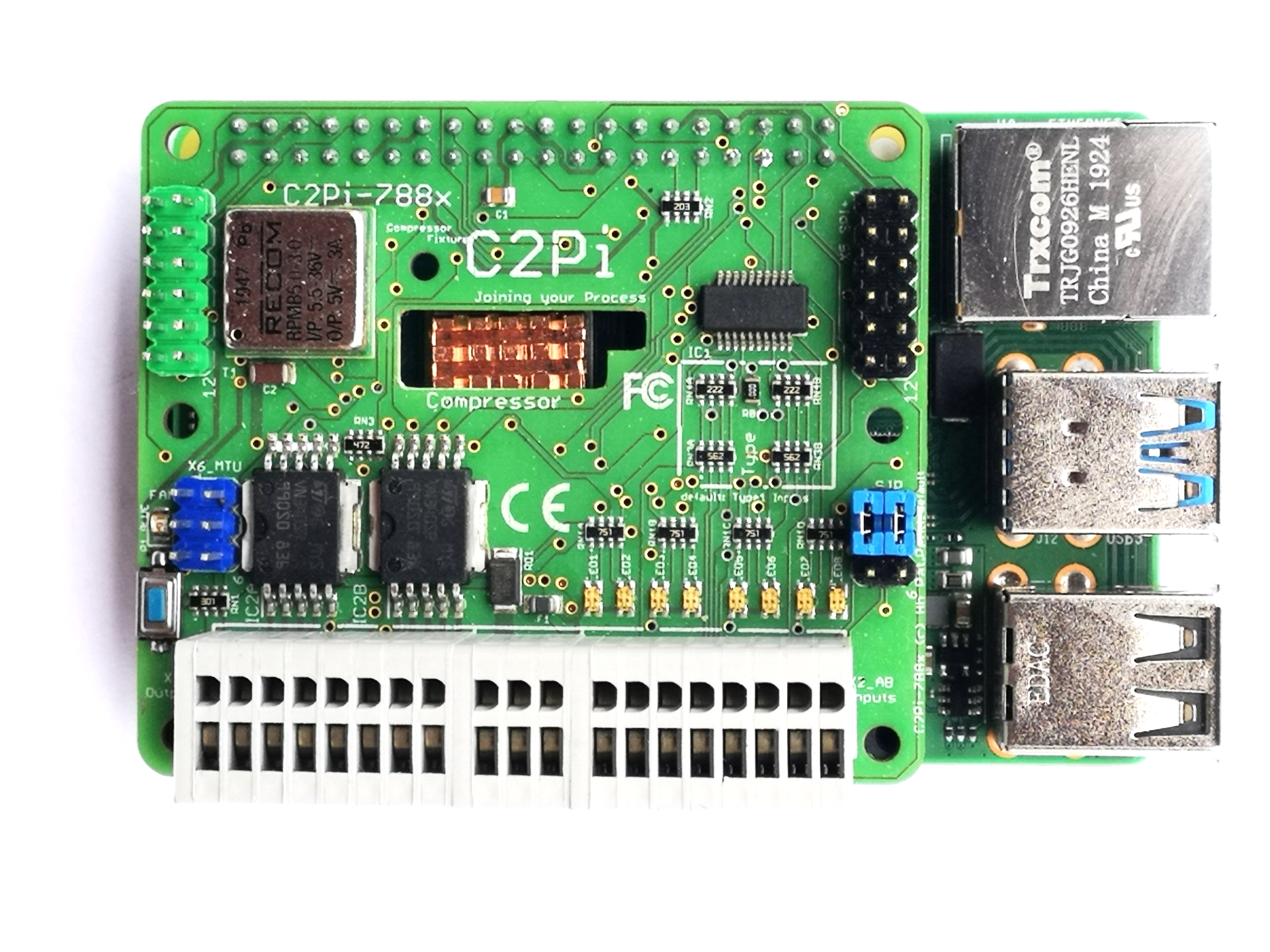

C2Pi 788x
